Plakalı Eşanjör Nedir? Temel Çalışma Prensibi

Plakalı eşanjörler, farklı sıcaklıklardaki iki akışkan arasında ısı transferini gerçekleştirmek amacıyla tasarlanmış yüksek verimli ısı değiştiricilerdir. Temel prensipleri, ince metal plakalardan oluşan bir demet aracılığıyla ısı enerjisinin bir akışkandan diğerine aktarılmasıdır. Bu plakalar genellikle oluklu bir yapıya sahiptir, bu sayede akışkanların temas yüzeyi artırılır ve türbülanslı akış sağlanarak ısı transfer verimliliği maksimize edilir. Plakalar arasındaki boşluklar contalar veya kaynak yöntemleriyle sızdırmaz hale getirilir, böylece akışkanların birbirine karışması önlenir.

Çalışma prensibi oldukça basittir: Sıcak akışkan, plakaların bir tarafında ilerlerken, soğuk akışkan plakaların diğer tarafında zıt veya paralel yönde akar. Plakaların yüksek ısı iletim katsayısı sayesinde, ısı enerjisi sıcak akışkandan soğuk akışkana etkin bir şekilde transfer edilir. Bu sayede, enerji tasarrufu sağlanır ve proses verimliliği artırılır.

Plakalı Eşanjörlerin Sunduğu Benzersiz Avantajlar

Plakalı eşanjörler, geleneksel borulu eşanjörlere kıyasla birçok önemli avantaj sunar ve bu özellikleri sayesinde endüstriyel uygulamalarda giderek daha fazla tercih edilmektedir:

• Yüksek Isı Transfer Verimliliği: Oluklu plaka tasarımı ve türbülanslı akış sayesinde, plakalı eşanjörler aynı boyuttaki borulu eşanjörlere göre çok daha yüksek ısı transfer katsayılarına ulaşabilirler. Bu, daha az enerji tüketimi ve daha hızlı ısıl işlem anlamına gelir.
• Kompakt Tasarım: Plakalı eşanjörler, geniş ısı transfer yüzeyini küçük bir hacimde sunar. Bu kompakt tasarım, özellikle alan kısıtlı olan tesislerde büyük bir avantaj sağlar ve kurulum maliyetlerini düşürür.
• Kolay Bakım ve Temizlik: Contalı plakalı eşanjörler, kolayca sökülüp temizlenebilir yapıdadır. Bu, eşanjörün iç yüzeylerinde biriken tortu ve kirliliklerin hızlı ve etkili bir şekilde uzaklaştırılmasını sağlar, böylece eşanjörün performansının sürekliliği garanti altına alınır.
• Esnek Tasarım ve Kapasite Ayarı: Plaka sayısı ve düzeni değiştirilerek, plakalı eşanjörlerin ısı transfer kapasitesi kolayca ayarlanabilir. Bu esneklik, farklı proses gereksinimlerine uyum sağlamayı mümkün kılar.
• Düşük İşletme Maliyetleri: Yüksek ısı transfer verimliliği sayesinde daha az enerji tüketilir. Ayrıca, kolay bakım ve temizlik imkanı sayesinde duruş süreleri azalır ve bakım maliyetleri düşer.

• Çevre Dostu: Enerji verimliliğini artırarak ve kaynak kullanımını optimize ederek çevresel etkiyi azaltır.

Farklı İhtiyaçlara Yönelik Plakalı Eşanjör Çeşitleri

Endüstriyel uygulamaların çeşitliliği, farklı tipte plakalı eşanjörlerin geliştirilmesine yol açmıştır. Başlıca plakalı eşanjör çeşitleri şunlardır:

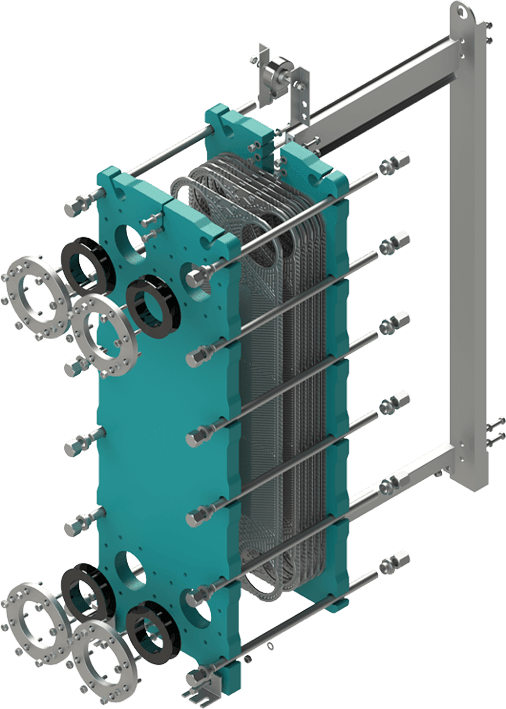

• Contalı Plakalı Eşanjörler (GPHE): En yaygın kullanılan tiptir. Plakalar arasındaki sızdırmazlık özel contalarla sağlanır. Kolay sökülüp temizlenebilir olmaları ve kapasite ayarının kolaylığı sayesinde geniş bir uygulama alanına sahiptirler. Farklı conta malzemeleri sayesinde çeşitli akışkanlarla uyumlu olabilirler.
• Lehimli Plakalı Eşanjörler (BPHE): Plakalar, genellikle bakır veya nikel bazlı lehim malzemeleriyle birbirine kalıcı olarak bağlanır. Contalı modellere göre daha yüksek sıcaklık ve basınç dayanımına sahiptirler. Kompakt ve hafiftirler. Soğutma, iklimlendirme ve hidrolik sistemlerde sıklıkla kullanılırlar.
• Kaynaklı Plakalı Eşanjörler (WPHE): Plakalar, lazer veya diğer kaynak yöntemleriyle doğrudan birbirine kaynaklanır. En yüksek sıcaklık ve basınç dayanımına sahip tiptir. Kimya, petrokimya ve enerji santralleri gibi zorlu endüstriyel uygulamalar için idealdirler.
• Yarı Kaynaklı Plakalı Eşanjörler (SWPHE): Plakaların bir kısmı kaynaklanırken, diğer kısmı contalarla sızdırmaz hale getirilir. Özellikle agresif akışkanların kullanıldığı ve contaların ömrünün kısa olduğu uygulamalarda tercih edilirler.
• Spiral Plakalı Eşanjörler (SPHE): İki uzun metal şeridin spiral şeklinde sarılmasıyla oluşturulur. Yüksek viskoziteli ve partikül içeren akışkanlar için uygundur. Tıkanma riski düşüktür ve kolay temizlenebilirler.

Plakalı Eşanjörlerin Geniş Uygulama Alanları

Plakalı eşanjörler, mükemmel ısı transfer özellikleri ve esnek tasarımları sayesinde birçok farklı endüstriyel alanda yaygın olarak kullanılmaktadır:

• Isıtma, Havalandırma ve İklimlendirme (HVAC): Binaların ısıtılması, soğutulması ve havalandırılması sistemlerinde enerji verimliliğini artırmak için kullanılırlar.
• Gıda ve İçecek Endüstrisi: Pastörizasyon, sterilizasyon, soğutma ve ısıtma gibi proseslerde hijyenik ve verimli ısı transferi sağlarlar.
• Kimya ve Petrokimya Endüstrisi: Çeşitli kimyasal reaksiyonların kontrol altında tutulması, ürünlerin soğutulması veya ısıtılması gibi kritik uygulamalarda kullanılırlar.
• Enerji Üretimi: Santrallerde atık ısı geri kazanımı, soğutma suyu sistemleri ve diğer ısı transfer uygulamalarında önemli rol oynarlar.

• Denizcilik: Gemilerde soğutma, ısıtma ve tatlı su üretimi gibi çeşitli amaçlarla kullanılırlar.
• Atık Su Arıtma: Çamur ısıtması ve diğer ısı transfer proseslerinde verimlilik sağlarlar.

• Metal ve Madencilik Endüstrisi: Proses sularının soğutulması ve ısıtılması gibi uygulamalarda kullanılırlar.
• Kağıt ve Selüloz Endüstrisi: Proses ısıtması ve atık ısı geri kazanımı uygulamalarında kullanılırlar.

Plakalı Eşanjör Seçiminde Dikkat Edilmesi Gereken Kritik Faktörler

Doğru plakalı eşanjörün seçimi, sistemin verimli ve güvenilir bir şekilde çalışması için hayati öneme sahiptir. Seçim sürecinde aşağıdaki faktörler dikkatlice değerlendirilmelidir:

• Akışkan Özellikleri: Akışkanın türü, viskozitesi, yoğunluğu, sıcaklığı, basıncı ve korozif özellikleri eşanjör malzemesi ve conta seçimi için kritik öneme sahiptir.

• Isı Transfer Gereksinimleri: İstenen ısı transfer miktarı, giriş ve çıkış sıcaklıkları, akış hızları gibi parametreler eşanjörün boyutunu ve plaka sayısını belirler.
• Basınç Düşümü: Sistemdeki izin verilen maksimum basınç düşümü, eşanjör tasarımını etkileyen önemli bir faktördür.
• Çalışma Sıcaklığı ve Basıncı: Eşanjörün maruz kalacağı maksimum ve minimum çalışma sıcaklıkları ve basınçları, malzeme ve tasarım seçimini doğrudan etkiler.

• Kirlenme Faktörü: Akışkanların kirlenme eğilimi, eşanjörün temizlik aralıklarını ve tasarımını etkileyen bir faktördür.
• Maliyet: İlk yatırım maliyeti, işletme maliyetleri ve bakım maliyetleri göz önünde bulundurulmalıdır.
• Yerleşim Alanı: Eşanjörün fiziksel boyutları ve montaj gereksinimleri, mevcut alana uygun olmalıdır.

Sonuç: Endüstriyel Geleceğin Isı Transfer Çözümü

Plakalı eşanjörler, sundukları yüksek verimlilik, kompakt tasarım, kolay bakım ve geniş uygulama alanları sayesinde modern endüstriyel tesislerin vazgeçilmez bir parçası haline gelmiştir. Sürekli gelişen teknoloji ile birlikte, plakalı eşanjörlerin enerji verimliliği ve sürdürülebilirlik hedeflerine ulaşmada kritik bir rol oynamaya devam edeceği açıktır. Doğru plakalı eşanjör seçimi ve uygun sistem entegrasyonu ile işletmeler, önemli ölçüde enerji tasarrufu sağlayabilir, işletme maliyetlerini düşürebilir ve çevresel etkilerini minimize edebilirler. Plakalı eşanjörler, endüstriyel ısı transferinin geleceğine yön veren yenilikçi ve güvenilir çözümler sunmaktadır.
